Ilmailu- ja avaruusteollisuudessa titaaniseoksia käytetään laajalti niiden poikkeuksellisen lujuus{0}}/-painosuhteen, korroosionkestävyyden ja lämmönkestävyyden vuoksi. Suunniteltuina ohuisiin-seinärakenteisiin-kuten koteloihin, kannakkeisiin ja kehyksiin-nämä seokset asettavat merkittäviä haasteita koneistuksessa. Tarkkuuskoneistajan näkökulmasta menestys ei riipu pelkästään koneesta vaan prosessisuunnittelun, kiinnityksen ja leikkausstrategioiden täydellisestä hallinnasta.
Miksi ohuet{0}}titaaniset osat ovat tärkeitä
Lentokoneen rakenteissa jokainen gramma on tärkeä. Pienentämällä seinämän paksuutta säilyttäen samalla lujuuden, titaaniohut{1}}seinäosat vähentävät painoa merkittävästi turvallisuudesta tinkimättä. Samalla näiden komponenttien on täytettävä tiukat mittatoleranssit ja pinnan laatuvaatimukset, koska pienetkin vääristymät voivat vaarantaa kokoonpanon ja suorituskyvyn.
Tärkeimmät haasteet ohut{0}}seinien titaanin työstyksessä
Matala lämmönjohtavuus– Lämpö keskittyy työkalun reunaan, mikä nopeuttaa kulumista ja vaarantaa muodonmuutoksen.
Materiaalin sitkeys– Suuret leikkausvoimat aiheuttavat tärinää ja taipumista erityisesti ohuissa seinissä.
Vääristymä koneistuksen aikana– Huono kiinnitys tai aggressiiviset työstöradat johtavat jousi{0}}takaisin- ja mittavirheisiin, kun ne on purettu irti.

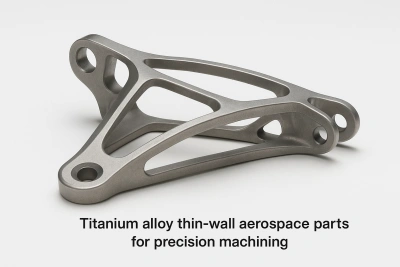

Tapaustutkimus: Titanium Aerospace Bracket
Me kerran koneistettiin aTi-6Al-4V ohutseinäinen kannakeilmailu- ja avaruusalan asiakkaalle, mitat 280 mm × 160 mm × 30 mm, seinämän vähimmäispaksuus vain1,2 mm. Toleranssivaatimus oli ±0,02 mm, pintaviimeistely Ra1,6 ja osan piti läpäistä väsymistesti.
Kohdatut haasteet:
Mittajousi-takaisin puoliviimeistelyn jälkeen, yli 0,05 mm:n poikkeama.
Nopea työkalun kuluminen, joka on vaihdettava 2–3 osan välein.
Ratkaisumme:
Jätti 0,5 mm massaa rouhintaan ja lisätty prosessirivat tueksi.
Käytettiin mukautettuja pehmeitä{0}}leukakiinnikkeitä ohuiden-seinäosien vakauttamiseksi.
Käytetty mukautuva jyrsintä pienemmällä säteittäisellä kytkennällä lämmön minimoimiseksi.
Suoritettiin väliaikainen CMM-tarkastus puoliviimeistelyn jälkeen{0}}korjausarvojen korjaamiseksi.
Saavutetut tulokset:
Ensimmäisen-passin tuotto nousi arvoon95%.
Pinnan karheus paraniRa1.2.
Toimitusaika lyhentynyt20%verrattuna asiakkaan odotuksiin.
BishenRatkaisu
kloBishen, olemme kehittäneet käytännöllisen lähestymistavan titaaniseinäisille{0}}avaruusteollisuuden osille. Tämä sisältää tasapainoisen yhdistelmänkiinnityssuunnittelu, työstöratastrategiat ja jännityksenhallinta. Vakioreseptin sijaan se on joustava järjestelmä, joka on todistettu useissa ilmailuprojekteissa molempien parantamiseksivakautta ja toimitustehokkuutta.
Emme paljasta tässä kaikkia yksityiskohtia, mutta jos kohtaat samanlaisia haasteita, ratkaisumme voi auttaa sinua saavuttamaan tarvitsemasi tarkkuuden ja johdonmukaisuuden.
