Lääketieteellisen tekniikan nopean edistymisen myötä OEM-valmistajat Yhdysvalloissa ja Euroopassa vaativat pienempiä, kevyempiä ja luotettavampia lääkinnällisiä laitteita. Miniatyrisointi, tarkkuus ja toiminnallinen integrointi ovat nyt vakiovaatimuksia sovelluksissa, kuten implantoitavissa pumpuissa, kädessä pidettävissä diagnostiikkatyökaluissa, kirurgisessa robotiikassa ja hammaslääketieteellisissä järjestelmissä.
Näiden pienikokoisten mutta{0}}suorituskykyisten laitteiden kehittäminen tuo kuitenkin merkittäviä valmistushaasteita-varsinkin kun komponenttien on täytettävä mikroni-tason toleranssit, bioyhteensopivuusstandardit ja tiukat sääntelyvaatimukset, kuten esim.ISO 13485.
Tässä erittäin{0}}tarkka CNC-pienen{1}}eräkoneistus tulee kriittiseksi. Sen avulla lääketieteen valmistajat voivat iteroida nopeasti, tuottaa monimutkaisia mukautettuja geometrioita ja saavuttaa toistettavan tarkkuuden sitoutumatta massatuotannon työkalujen kustannuksiin.
Lääketieteellisten laitteiden trendit: pienempi, älykkäämpi, tarkempi
1. Miniatyrisointi parantaa potilasmukavuutta
Lääketieteelliset laitteet-olivatpa sitten puettavia, kannettavia tai implantoitavia-, siirtyvät kohti mikro-mittakaavan osia potilaan epämukavuuden vähentämiseksi ja liikkuvuuden parantamiseksi. Tämä edellyttää valmistusprosesseja, jotka pystyvät:
Leikkausominaisuudet alle 0,5 mm
Säilytetään ±2–5 μm toleranssit
Koneistusmateriaalit, kuten titaani, PEEK, koboltti{0}}kromi ja ruostumaton teräs
Perinteiset menetelmät kamppailevat tässä mittakaavassa, kun taas CNC-mikro{0}}koneistus tarjoaa vakaan tarkkuuden ja pintakäsittelyn, joka sopii pitkäaikaiseen-lääketieteelliseen käyttöön.
2. Älykkäämmät laitteet, joissa on enemmän integroituja toimintoja
Kun laitteet saavat kehittyneitä tunnistusta, moottoroitua toimintaa ja langatonta viestintää, sisäiset komponentit ovat monimutkaistuneet. CNC-työstö mahdollistaa tarkat ontelot, ohuet{1}}seinärakenteet ja moniakseliset geometriat näiden ominaisuuksien integroimiseksi.
3. Tarkkuus ja toistettavuus turvallisuuden vuoksi
Pienikin mittapoikkeama voi vaikuttaa katetrin nesteenhallintaan, pumpun tehokkuuteen tai implantin sovitukseen. CNC-työstö takaa:
Tasainen toistettavuus kriittisille mitoille
Pinnan sileys, joka minimoi kitkan tai bakteerien tarttumisen
Tiukka siirtymäsäteiden, rakojen leveyden ja tiivistysrajapintojen hallinta
CNC-työstö lääketieteellisille mikrokomponenteille
1. Tyypillisiä CNC-mikro{1}}koneistukseen soveltuvia komponentteja
• Istutettavat sydänpumpun komponentit
Juoksupyörät
Pumppukotelot
Mikroakselit
Magneettiset liitososat
Nämä osat vaativat useinnolla{0}}virheellistä koneistusta, purseet{0}}vapaat reunat ja tasapainoiset geometriat.
• Hammashoitolaitteiden osat
Käsikappaleiden kotelot
Mikroturbiinin osat
Kirurgisten työkalujen liittimet
Tarkkuusvaihteet
CNC-työstö tarjoaa materiaalien vakauden ja toistettavat toleranssit jopa suurella{0}}pyörinnällä.
• Kirurgiset robotiikkakomponentit
Miniatyyri voimansiirtoelementit
Tarkat käsivarsien nivelet
Anturin kiinnikkeet
Nämä komponentit vaativat täydellisen kohdistuksen ja rakenteellisen luotettavuuden.
2. Miksi CNC on ihanteellinen näille mikroosille
| Valmistusvaatimus | CNC-etu |
|---|---|
| Tiukat toleranssit | Saavutettavissa ±2 μm asti |
| Monimutkaiset 3D-geometriat | 5-akselinen samanaikainen koneistus |
| Lääketieteelliset{0}}materiaalit | Erinomainen titaanille, PEEK:lle, CoCr:lle |
| Alhainen-volyymikysyntä | Ei muottikustannuksia, nopea toimitus |
| Suunnittelun muutokset | Nopea uudelleenohjelmointi, nopeat iteraatiot |
Miksi pieni{0}}erä-CNC-koneistus hyödyttää lääketieteellisiä OEM-laitteita
1. Pienemmät kehityskustannukset ja nopeammat iteraatiot
Tuotekehityssyklit ovat lyhyempiä kuin koskaan. CNC-koneistuksen avulla insinööritiimisi voi:
Vahvista suunnittelukonseptit nopeasti
Testaa useita versioita lyhyissä jaksoissa
Vältä korkeita muotti- tai työkalukuluja
Tee suunnittelun parannuksia muutamassa tunnissa viikkojen sijaan
Tämä tukee suoraan{0}}varhaisen vaiheen tutkimus- ja kehitystyötä sekä pilottituotantoa.
2. Pienemmät varastoriskit
Lääketieteelliset laitteet vaativat usein tiukkaa versionhallintaa ja säännöllisiä päivityksiä. Pienen-erä-CNC-koneistuksen avulla OEM-valmistajat voivat:
Tuottaa vain sitä mitä tarvitaan
Vähennä varaston vanhentumista
Vältä ylituotantoa tai varastopainetta
Tämä on erityisen arvokasta räätälöityjen implanttien ja erikoiskirurgisten työkalujen yhteydessä.
3. Säännösten noudattamisen tasainen laatu
Vakaat CNC-työstöprosessit tukevat seuraavien vaatimusten noudattamista:
ISO 13485
FDA 21 CFR osa 820
EU:n MDR-vaatimukset
Jäljitettävä prosessidata, SPC (tilastollinen prosessinohjaus) ja toistettava tarkkuustuen validointi- ja dokumentointistandardit.
Kuinka korkea{0}}tarkkuus-CNC parantaa laitteen luotettavuutta ja käyttöikää
1. Pintakäsittely vähentää kulumista ja bakteerien tarttumista
Lääketieteelliset komponentit vaativat usein:
Ra Pienempi tai yhtä suuri kuin 0,4 μm implanttipinnoille
Sileät sisäontelot pumppuille
Kiillotetut tiivistysrajapinnat nesteen hallintaan
CNC-työstö yhdistettynä{0}}jälkikiillotukseen tuottaa tasalaatuisia pintatuloksia.
2. Tiukemmat kiinnikkeet parantavat laitteen tehokkuutta
Esimerkiksi:
±3 μm:n poikkeama juoksupyörän akselissa vaikuttaa pumpun tehoon
Karkea pinta mikrofluidikanavan sisällä vaikuttaa nesteen paineeseen
Poistettu{0}}keskiturbiiniosa lyhentää hammaskäsikappaleen käyttöikää
Tarkkuustyöstö parantaa suoraan laitteen tehokkuutta, melunvaimennusta ja pitkäaikaista{0}}luotettavuutta.
3. Materiaalin eheys ja bioyhteensopivuus
CNC-työstö säilyttää materiaalin rakenteen verrattuna prosesseihin, joihin liittyy liiallista lämpörasitusta. Tämä takaa:
Rakenteellinen lujuus
Korroosionkestävyys
Pitkäaikainen{0}}stabiilisuus implanteissa tai kirurgisissa laitteissa
Toimivat CNC-työstöstrategiat (Bishen-ratkaisu)
Alla on käytännöllisiä, todellisia{0}}työstöstrategioita, joita voit soveltaa välittömästi työskennellessäsi CNC-toimittajan kanssa-, joka perustuu Bishenin integroituun pieni{2}}erien lääketieteelliseen koneistuskykyyn.

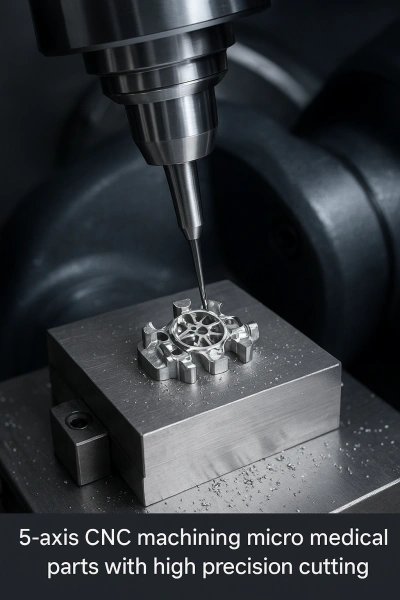

1. Käytä 5-akselista samanaikaista koneistusta mikroominaisuuksiin
Poistaa useita asetuksia
Parantaa tarkkuutta ja paikannustarkkuutta
Varmistaa pumpun komponenttien paremman jatkuvuuden kaarevilla pinnoilla
2. Mikroosien työkalustrategia
Käytä φ0,1–1 mm mikropääjyrsiä
Käytä timantti{0}}pinnoitettuja työkaluja titaanille tai PEEK:lle
Käytä nopeita{0}}karoja (30 000–60 000 rpm)
Tiukka työkalun kulumisen hallinta ±2–5 μm toleransseilla
3. Prosessin hallinta johdonmukaisuuden varmistamiseksi
100 % CMM-tarkastus kriittisten mittojen osalta
SPC-valvonta akseleissa, urissa ja porauksissa
Automaattinen purseenpoisto-jäysteettomat reunat
4. Materiaalinhallinta
Titaani- ja PEEK-erien täydellinen jäljitettävyys
Mukana vaatimustenmukaisuustodistus (COC) ja bioyhteensopivuusasiakirjat
Johtopäätös
CNC-pien{0}}eräkoneistus ei ole pelkkä valmistusmenetelmä-se on nykyaikaisten lääkinnällisten laitteiden innovaatioiden selkäranka. Pienoistettuja, tehokkaita ja täysin integroituja lääketieteellisiä ratkaisuja tavoitteleville OEM-valmistajille CNC-mikro-koneistus tarjoaa vertaansa vailla olevaa joustavuutta, tarkkuutta ja luotettavuutta.
Oikean toimittajan ja oikean koneistusstrategian avulla voit nopeuttaa kehitystä, parantaa laitteen suorituskykyä ja täyttää luotettavasti maailmanlaajuiset säädösstandardit.
