Ilmailu- ja avaruusteollisuudessa ±0,005 mm (0,0002 tuumaa) tai suurempi toleranssi on vakiovaatimus. Tämän tarkkuuden saavuttaminen riippuu edistyneistä 5-akselisista laitteista, tarkasta työkalusta, optimoiduista CAM-strategioista ja tiukasta laadunvalvonnasta. Tämä artikkeli selittää käytännön lähestymistapoja, sisältää todellisen tapauksen ja esittelee tiiviin Mid Solution -strategian ilmailu-avaruusteollisuuden osille.
1. Miksi ±0,005 mm toleranssilla on väliä?
Ilmailu-avaruuskomponentit ovat erittäin herkkiä turvallisuudelle, väsymykselle ja kokoonpanolle:
Lennon{0}}kriittiset osat: Terätasot, venttiilien liitäntäpinnat.
Ohuet{0}}seinärakenteet: Alle 1 mm paksu, altis lämpövääristymille.
Moni{0}}ominaisuuskomponentti: Kotelot tai kiinnikkeet, joissa on kymmeniä ominaisuuksia, tarvitsevat johdonmukaiset perustiedot.
OEM-valmistajat Euroopassa ja Yhdysvalloissa määrittävät usein ±0,005 mm toleranssit mitoille, geometrisille ominaisuuksille ja paikannustarkkuudelle.
2. Saavutetaan ±0,005 mm tuotannossa
2.1 5-Axis CNC -ominaisuus
Tarkka{0}}ilmailukoneistus perustuu:
Lineaarisen akselin toistettavuus Pienempi tai yhtä suuri kuin ±0,001 mm
Pyörimisakselin tarkkuus Vähemmän tai yhtä suuri kuin 3 kaari-sek
Lämpökompensointi ja jäykkä rakenne
-konemetrologia (Renishaw-anturit, lasertyökalumittaus)
Pitkän ajan{0}}toistettavuus on tärkeämpää kuin satunnainen näytteen tarkkuus.
2.2 Työkalunhallinta
Jokaisen osan työkalun käyttöiän hallinta
Karan juoksu Alle tai yhtä suuri kuin 2 µm
Lämpölaajenemistyökalun pidikkeet ja HSK-liitäntä
2.3 CAM-strategia
Yksi{0}}puristin 5-akselinen koneistus vähentää peruspistevirheitä
Puoliviimeistely{0}} varmistaa tasaisen varastomäärän
Ohuet{0}}seinämäosat käyttävät segmentoitua työstöä ja vakioleikkauspolkuja
3. Johdonmukaisuuden laadunvalvonta
3.1 Tarkkuustarkastus
Aerospace{0}}-luokan CMM (MPE pienempi tai yhtä suuri kuin 1.7 + L/350 µm)
FAI / AS9102 / PPAP dokumentaatio
Materiaalien, työkalujen ja prosessien täydellinen jäljitettävyys
3.2 Ympäristönvalvonta
Lämpötila{0}}säädelty huone 20 ± 0,5 astetta
Työstö ja tarkastus samalla lämpövyöhykkeellä
4. Ilmailun osien 5-akselisen koneistuksen edut
Vähentää kiinnitysriippuvuutta ja peruspisteen siirtymää
Parantaa paikannus- ja geometrista tarkkuutta
Käsittelee monimutkaisia komponentteja: terät, kotelot, ontelot, venttiililohkot
Parempi tehokkuus tasaisella erätuotannolla

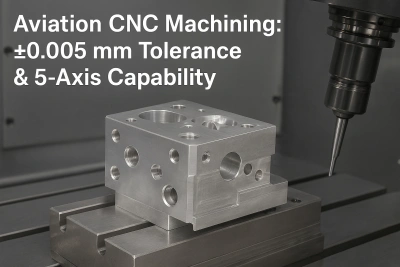

5. Tapaustutkimus: Aerospace Valve Block saavuttaa ±0,005 mm
Vaatimukset:
Materiaali: 17-4PH ruostumaton teräs
Ominaisuudet: Ristireiät, sisäiset ontelot, liitäntäpinnat
Toleranssit: ±0,005 mm reikien asemille
Strategia:
Yhden-pitimen 5-akselinen koneistus kaikille tärkeille ominaisuuksille
Työkalun loppuminen Alle tai yhtä suuri kuin 2 µm tarkkuusviimeistelyssä
Segmentoitu puoliviimeistely{0}}vakiopoluilla
-koneen mittauksesta ja lämpökompensaatiosta
Tulos:
Reiän asennon tarkkuus ±0,003–0,004 mm
100 kappaleen erä ilman uudelleenkäsittelyä
Toimittaja on hyväksytty pitkäaikaiseen ilmailu-{0}}tuotantoon
Tämä osoittaa, kuinka systemaattinen suunnittelu ja 5-akselinen kyky muuttaa ±0,005 mm toleranssit luotettaviksi erätuloksiksi.
6. Keskiratkaisu: Käytännön ilmailustrategia
Mid Solution tarjoaa tiiviitä, käytännöllisiä vaiheita ilmailun tarkkuuden saavuttamiseksi:
Yksi-pistepiste 5-akselinen virtaus– Yhdistää kriittiset ominaisuudet yhdeksi koordinaattijärjestelmäksi minimoiden paikannusliikkeen.
Uniform Stock Puoli{0}}viimeistely– Säilyttää tasaisen varastovaran ohuiden{0}}seinämien ja syvien onteloiden osissa muodonmuutosten vähentämiseksi.
Työkalu- ja työkappalemallit– Ennalta määritetyt mallit työkalun käyttöikää, materiaalia ja ominaisuusstrategiaa varten varmistavat yhtenäisen tuloksen.
Käytössä-Machine Metrology Loop– Reaaliaikainen-mittaus lämpökompensaatiolla vähentää erän vaihtelua, erityisesti titaani- tai Inconel-osien kohdalla.
Nämä strategiat muuttavat ilmailun CNC-tarkkuuden kokemuksesta{0}}perustaiseksijärjestelmällinen ja toistettava.
7. Johtopäätös
±0,005 mm:n toleranssin saavuttaminen ilmailun CNC-koneistuksessa vaatii täydellisen järjestelmän:
Huippuluokan-5-akseliset laitteet
Tiukka työkaluhallinta
Optimoitu CAM-strategia
Kattava laadunvarmistus ja tarkastus
Vakaa lämmönsäätö
Yhdessä nämä käytännöt takaavat toistettavat, erittäin{0}}tarkkoja ilmailu-avaruuskomponentteja, jotka sopivat Euroopan ja Yhdysvaltojen OEM-vaatimuksiin.
