Jalostustuotteen ominaisuudet
Materiaali: tiheä piinitridi (kovuus HV1 850)

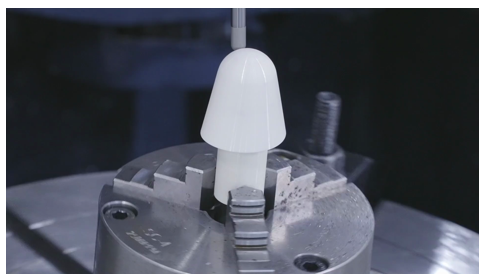

Käsittelyominaisuudet: φ28×55mm monimutkainen 3D-pinta
Sovellusalueet: lentokoneen etuvaippa, korkeita lämpötiloja kestävät laakerit
Toimialan kipupisteanalyysi
A. Materiaalien ominaisuuksien haaste
Piinitridikeramiikkaa, joka on korkean kovuuden ja kulutusta kestävää-materiaalia, käytetään laajalti korkeiden-lämpötilojen ilmailukomponenteissa, mutta niiden alhainen murtumissitkeys tekee perinteisestä prosessoinnista alttiita mikrohalkeamille.
B. Perinteiset koneistusvirheet
① Työkalun kulumisaste on 8 kertaa tavallista terästä suurempi
② 3D-pintahiontateho on vain 2,3 cm³/h
③ Rikkoutumisaste ylittää 35 % (toimialan keskiarvo)
MIDRatkaisujen ydinteknologia
Ultraäänivärähtelyn viiden{0}}akselin koneistuskeskus: 20 kHz korkeataajuinen-värähtely vähentää leikkausvoimaa
Ylikriittinen CO2-jäähdytysjärjestelmä: -78 asteen alhainen lämpötila vaimentaa materiaalin lämpörasitusta
MQL sisäinen jäähdytystekniikka: 0,05 ml/h mikro-voitelu vähentää työkalun tarttuvuutta
Mitatun suorituskyvyn vertailu
Indikaattorit Perinteinen prosessiMIDratkaisun parannusalue Käsittelyjakso 133h72h46%↓Pinnankarheus Ra0.8μmRa0.2μm75%↓Työkalun vaihtotiheys 4kpl/työkalu 18kpl/työkalu 350%↑
Teollisuuden sovellusten laajentaminen
Tämä ratkaisu soveltuu myös:
Satelliittipotkurin keraamisen suuttimen käsittely
Puolijohdekiekkoja käsittelevä robottikäsi
Keinotekoinen keraaminen kuulapään tarkkuushionta
