Tapauksen tausta: Teolliset kipukohdat ompeleen neulan hännän käsittelyssä

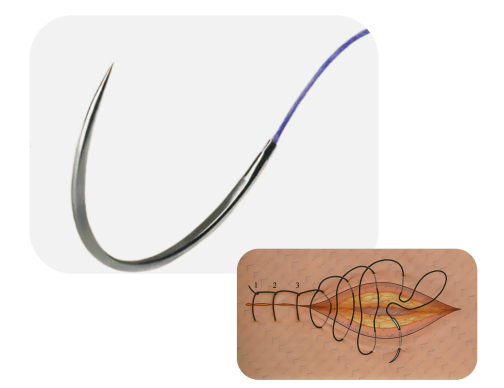

Lääketieteellisten laitteiden alalla 420 ruostumattomasta teräksestä valmistettua ommelneulaa käytetään laajalti kirurgisissa leikkauksissa niiden kulutuskestävyyden, korroosionkestävyyden ja bioturvallisuuden vuoksi. Häntä on kuitenkin työstettävä halkaisijaltaan 0,2 mm:n umpireiällä (kierteitystä ja kiinnitystä varten), ja perinteisessä leikkausprosessissa on kolme suurta haastetta:
1.Suuri reiän samankeskisyyden poikkeama(vaikuttaa kierteiden luotettavuuteen);
2. Liiallinen reiän seinämän epätasaisuus (Ra>0,8 μm on altis jäännöskontaminanteille);
3. Matala käsittelyteho(yksittäinen kappale kestää jopa 30 minuuttia).
"Riittämättömästä mikro{0}}reikien käsittelytarkkuudesta lääkinnällisissä laitteissa" on tullut keskeinen pullonkaula, joka rajoittaa huippuluokan ommelneulojen paikallistamista.
BISHENratkaisut: Ultraäänitarkkuustekniikka rekonstruoi käsittelylogiikan
Vastauksena 420:n ruostumattoman teräksen (HV580) mikro-reikien käsittelyyn BISHEN-ratkaisut ehdottivat "ultraäänitarkkuuskaiverrus- ja -jyrsintätekniikkaa", joka saavutti läpimurron kolmen innovaation avulla:
Korkeataajuinen-ultraäänivärähtelyn vaimennus: 20 kHz ultraääniamplitudi vähentää leikkausvoimaa 65 % välttäen materiaalin muodonmuutoksia ja reunojen purseet;
Mikroni{0}}tason työkalun dynaaminen kompensointi: Työkalun taipuman reaaliaikainen korjaus-, sokean reiän samankeskisyysvirhe säädetään ±2 μm:n sisällä;

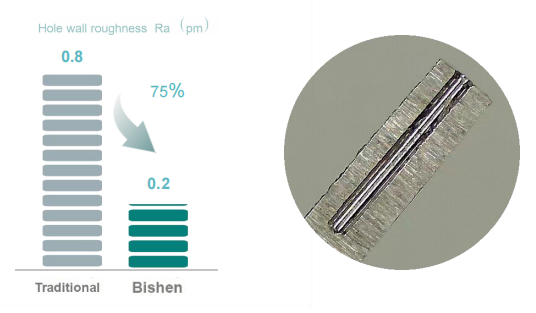

Mukautettu leikkausparametrikirjasto: Vastaa ruostumattoman teräksen kovia ja hauraita ominaisuuksia, ja käsittelypinnan karheus on vakaa Ra0,2 μm asti.
Tulosten vertailu: tehokkuus ja laatu parantuvat
Perinteisiin käsittelyratkaisuihin verrattuna BISHEN-ratkaisut optimoivat merkittävästi tuotannon tehokkuutta:
Tehokkuus parani 60 %: yhden-kappaleen käsittelyaika lyhenee 30 minuutista 12 minuuttiin;
Tuotto nousi 98 prosenttiin: reiän seinässä ei ole purseita tai mikrohalkeamia, lääkinnällisten laitteiden ISO 13485 -standardien mukaisesti;
Kustannukset alennettu 40 %: työkalun käyttöikä pidennetään 2 kertaa, mikä vähentää seisokkien ja työkalun vaihtojen tiheyttä.
Toimialan laajennus: Miten tekniikka mahdollistaa lääketieteellisen tarkkuusvalmistuksen?
BISHEN-ratkaisujen ultraäänitekniikkaa on laajennettu lisäämään korkean-arvon-aloja:
Endoskoopin mikroruostumattomat teräsputket (0,3 mm:n sisäreikien käsittely);
Ortopedisten implanttien huokoinen rakenne (aukon tarkkuus ±5 μm);
Minimaaliinvasiivinen kirurgisen terän reunan kiillotus (Ra<0.1μm mirror effect).
Tietoja BISHENista
BISHEN(Bishen Technology) on ollut syvästi mukana korkean{0}}kovuuden materiaalin tarkkuuskäsittelyssä 15 vuoden ajan keskittyen "superkovien aineiden mikro-prosessointiratkaisujen" tarjoamiseen lääketieteen, puolijohde- ja optisen teollisuuden tarpeisiin.
