Kuten me kaikki tiedämme, kova anodisointi lisää tuotteen paksuutta. Siksi oksidikalvon oikea paksuus on ratkaisevan tärkeää asiakkaan kokovaatimusten täyttämiseksi.

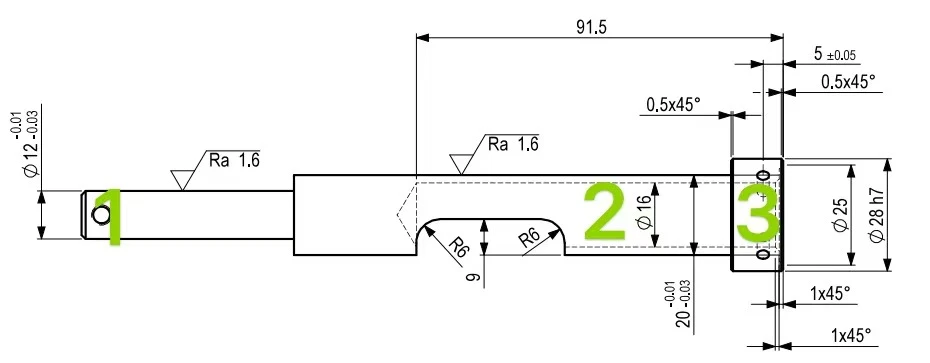

Tässä artikkelissa käytetään kuvan yllä olevaa vartta esimerkkinä selittämään, kuinka oksidikalvon paksuutta voidaan säätää niin, että lopputuotteen koko saavuttaa odotetun arvon.
Vain kaksi vaihetta tämän akselin kovaan anodisointiin:
Vaihe 1: Akselin puolivalmiiden -tuotteen koon tulee noudattaa periaatetta "pienempi ulkokerroksen paksuus ja suurempi sisäreiän halkaisija" ennen kovaa anodisointia.
Tämä johtuu siitä, että akselin sisäreiän halkaisija pieneni oksidikalvon paksuuden kasvaessa kovan anodisoinnin jälkeen, mikä johti epäkelpoiseen tuotteeseen. Vaikka noudattamalla yllä olevaa periaatetta, vältät tämän vian ja hankimme valmiin tuotteen asiakkaan.
Vaihe 2: Mekaniikalle tulee antaa tietty tuotannonohjausalue, jotta asiakas voi saada halutun lopputuotteen koon kovan anodisoinnin jälkeen.
Erityinen tuotannon ohjausalueen analyysi tälle akselille seuraavasti:
Kuten piirustuksessa sanottiin, kova-anodisoitu PTFE-kyllästyksellä, paksuus 40±5μm. Tämä on 35/3-45/3 (11,667 μm ~ 15 μm) oksidikalvon kasvupaksuudella, kun akseli on kovaanodisoitu. Ja oksidikalvon kasvupaksuus on 0,0117-0,015 millimetreinä.
Joten mekaanikolle annettu tuotannonohjauksen mitta-alueen laskentakaava on:
Tuotannon ohjauskoko=piirustuskoko - oksidikalvon kasvupaksuus koko x2
Eli: tuotannon ohjauskoko=piirustuksen koko - [(0,0117-0,015 mm) x2]=piirustuksen koko - (0,0234-0,03 mm)
HUOMAA:
Oksidikalvon kasvupaksuudella on kaksi puolta, joten kaksinkertainen laskeminen laskennassa.
Jos halutaan saada tarkin lopullinen koko, tulee ottaa oksidikalvon kasvupaksuuden vähimmäisarvo. Ja 0,02 mm on paras valinta.
Tämä akseli koostuu kolmesta osasta, ja kunkin osan ohjausalue on seuraava:
Merkitty kuvassa 1, tämän ylä- ja alaviivamitat ovat 11,97-11,99, eli tuotannon ohjausmitat ovat:(11,97-11,99mm)-0,02mm=11.95~11,97mm
Merkitty kuvassa numerolla 2, tämän ylä- ja alaviivamitat ovat 19,97-19,99, eli tuotannon ohjausmitat ovat:(19,97-19,99mm)-0,02mm=19.95~19,97mm
Merkitty kuvassa 1, tämän ylä- ja alarivin mitat ovat 27.979~28mm (toleranssiarvo H7 yhdistettynä toleranssin sovitusarvokyselyyn), eli tuotannon ohjausmitat ovat:
(27,979-28mm)-0,02mm=27.959~27,98mm
