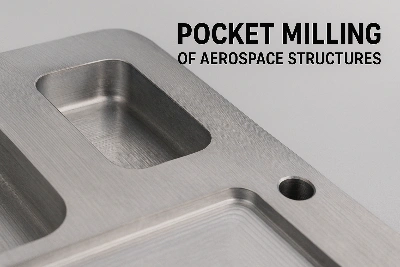

Lentokoneen rungon rungoista ja siipien osista poistetaan usein aggressiivista materiaalia taskujyrsinnällä painon vähentämiseksi. Nämä "keventävät taskut" ovat välttämättömiä rakenteellisen tehokkuuden kannalta,{1}}mutta luovat piilotetun haasteen: kun sisäinen materiaali poistetaan, jäännösjännitykset vapautuvat epätasaisesti, mikä johtaa osan vääntymiseen tai vääristymiseen.
Haaste
Taskujyrsintä lievittää kiinteään materiaaliin juuttunutta-valmistus- ja lämpökäsittely-jännitystä. Ilman huolellista valvontaa tämä kohokuvio voi aiheuttaa näkyviä geometrisia poikkeamia ripoissa, reunoissa tai asennuspinnoissa. Tarkkojen rakenneosien-pienikin vääntyminen tekee osista käyttökelvottomia tai vaatii kalliita korjauksia.
Ratkaisu lähestymistapa
Kehitimme monitahoisen{0}}tekniikan muodonmuutosriskin torjumiseksi:
Symmetrinen koneistussekvenssit
Taskuttaminen suoritetaan peilatussa, vuorottelevassa kuviossa-esim. jyrsimällä taskuja vastakkaisilla puolilla peräkkäin-, jotta tasapainotetaan jännitystä ja minimoidaan vääntymistaipumusta.
Väliaikainen stressi-lievityshehkutus
Keski-prosessin hehkutus, joka suoritetaan kontrolloiduissa lämpötiloissa (~300–400 astetta alumiiniseoksille tai sopiva tasolle titaanille/seoksille) rentouttaa jäännösjännitystä ennen lopullista viimeistelyleikkausta.
Matalat-stressiä vähentävät parametrit
Vähentynyt säteittäinen tartunta, pienemmät syöttönopeudet ja jäähdytetty leikkausneste pitävät leikkaus{0}}termisen ja mekaanisen rasituksen ehdottoman minimissä.
Tulokset saavutettu
Vääntymä pienennettiin < 0,02 mm:iin 1 metrin kevennyspaneelissa verrattuna > 0,1 mm:iin alun perin
Lopulliset osat täyttivät tasaisuuden ja kokoonpanotoleranssin ilman uudelleenkäsittelyä
Jakson aikavaikutus pysyy alle 10 %:ssa optimoidun hehkutusaikataulun ansiosta
Kun suuria rakenneosia on kevennettävä taskujyrsinnällä, prosessi ei ole vain materiaalin poistamista{0}}kyse onennustaa ja hallita stressin vapautumista. Hallitun symmetrian, lämpökäsittelyn ja hellävaraisen leikkauksen avulla varmistamme, että jokainen taskujyrsitty osa jättää osan lähemmäksi todellista, ei kauempana spesifikaatiosta.
Jos tämä vastaa kohtaamasi haasteita-käyrä suurissa jyrsityissä taskuissa, tarkkuus tasaisuus rakenteellisissa koteloissa-jätä minulle työtiedostosi (STEP tai IGES), niin ehdotan tasapainoista stressinhallintastrategiaa, joka on räätälöity materiaalillesi ja koneellesi.
