Tarkkuusmekaanisessa kokoonpanossa pyöreän mutterin asennussuunta (GB/T812 pyöreä mutteristandardi) on usein keskustelunaihe. Alla olen koonnut yhteenvedon tärkeimmistä kohdista viitteellesi.

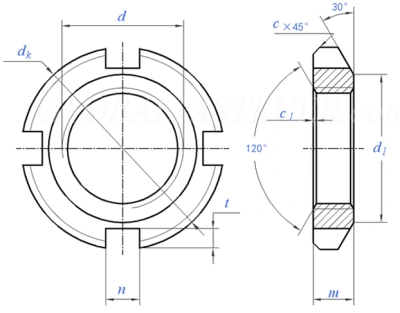

1. Pyöreiden pähkinöiden rakenteelliset ominaisuudet
Pyöreän mutterin toisella puolella on suuri 30 asteen viiste (30 asteen viistemutteri), jota käytetään pääasiassa akselin aksiaaliseen kiinnitykseen.

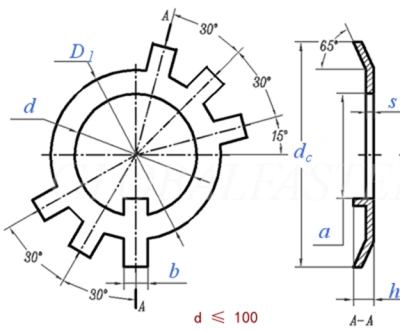

2. Pariliitos lukkoaluslevyjen kanssa
Käytännössä löystymisen estämiseksi (anti-muttereiden menetelmä) käytetään yleensä pyöreitä muttereita yhdessä lukkoaluslevyn (GB/T858 lukkoaluslevy) kanssa:
Aluslevyssä on useita kielekkeitä ja 65 asteen kulma;
Standardien mukaan aluslevyn D1-mitta vastaa pyöreän mutterin kokoa d1;
Siksi pyöreän mutterin suuren viistetyn puolen on parittava lukkoaluslevyn kanssa.
👉 Toisin sanoen, kun pyöreää mutteria ja lukkoaluslevyä käytetään yhdessä, viistetyn puolen tulee olla kiinnitettyä osaa kohti.
3. Kun lukkoaluslevyjä ei käytetä
Joskus lukkolevyjä ei käytetä. Esimerkiksi:
Käyttämälläkaksinkertainen pyöreä mutterilukituslöystymistä estävään-;
Ei löystymisenestovaatimusta, vain yhden pyöreän mutterin kiristäminen.
Onko asennussuunnalla vielä väliä tällaisissa tapauksissa? Vastaus on: kyllä, on vielä pohdintaa.
4. Muita asennusohjeita koskevia huomioita
Mutterin kohtisuoran toleranssi:
GB/T812-standardi määrittelee kohtisuorat vaatimukset viistetylle sivulle, mutta ei vastakkaiselle puolelle.

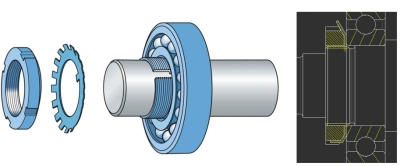

Laakerin lukkomutterin asennus:
Kokoonpanoissa, kuten laakereissa, on yleensä toivottavaa, että laakeria vasten puristettu komponentti ei ulotu sisäkehän halkaisijan ulkopuolelle. Tällaisissa tapauksissa viistetyn puolen sijoittaminen puristettua komponenttia kohti on järkevämpää.
Jos kokoonpanolla ei ole tällaisia rajoituksia, asennussuunta ei ole ehdottoman kriittinen.(文章来源:iMechanics机械)
