Tarkkuustyöstössä monet olettavat, että mittatarkkuuden määrää pääasiassaleikkaustyökaluttaikoneen parametrit. Todellisuudessa ratkaiseva tekijä on usein siinäympäristöön.
Miksi ympäristönvalvonta on länsimaisen tuotannon standardi
Korkeatasoisissa-eurooppalaisissa ja amerikkalaisissa työpajoissa ilmasto{1}}hallittuja ympäristöjä pidetään perusinfrastruktuurina:
Lämpötilan säätö: 20 astetta ±1 astetta
Kosteuden säätö: 40–60%
Koneen asennus: reaaliaikaiset lämpötilan kompensointijärjestelmät
Metallit laajenevat tai supistuvat lämpötilanvaihteluiden myötä. Pienikin muutos voi saada aikaanmikroni{0}}tason virheitä. Esimerkiksi teräksen lämpölaajenemiskerroin on11.5 μm/m·K. 1 metrin työkappale kasvaa11.5 μmvain 1 asteen nousulla.
Tästä syystä länsimaiset valmistajat vaativat luottavaisesti±5 μm tai jopa ±2 μm toleranssit-koska heidän ympäristönsä varmistaa johdonmukaisuudenkoneistustuloksetjalopputarkastus.
Haaste tyypillisissä työpajoissa
Monissa aasialaisissa työpajoissa lämpötila voi vaihdella laajasti:
Kesämyymälän kerros: 35 astetta
Talvimyymälä kerros: 5 astetta
Daily variation: >10 astetta

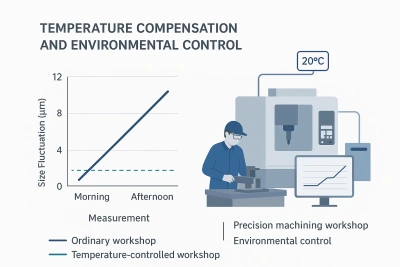

Näissä olosuhteissa, jopa samalla koneella, samalla työkalulla ja samalla ohjelmalla,aamulla ja iltapäivällä tehdyt mittaukset voivat poiketa 10–15 μm.
Monet syyttävät ensin työkalujen kulumista tai koneen tarkkuutta. Mutta todellinen perimmäinen syy onlämpötilan poikkeama.
Vertailu samassa koneistusprosessissa:
| Ympäristö | Mittojen vakaus | Variaatioalue |
|---|---|---|
| Ilmasto{0}}säädelty huone (20 astetta ±1 astetta) | Korkea vakaus | ±2 μm |
| Normal workshop (>10 asteen vaihtelu) | Epävakaa | ±12 μm |

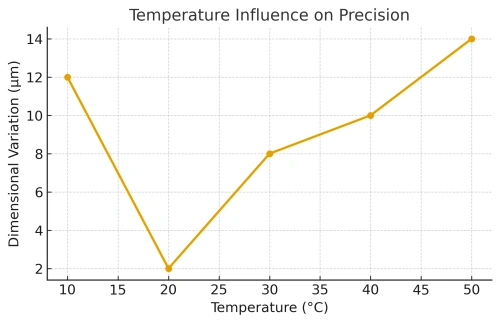

Lämpötila{0}}Tarkkuuskäyrä
Ratkaisumme: Ilmasto{0}}Hallitut huoneet + lämpötilakompensaatio
Täyttääksemme ilmailu-, lääketieteelliset ja korkeat{0}}tarkkuusvaatimukset olemme rakentaneet ailmasto{0}}ohjattu koneistuspaja:
Jatkuva 20 astetta ±1 astetta vuoden-ympäri vuoden
Koneiden esilämmityslämpötasapainon saavuttamiseksi
Reaaliaikainen-lämpötilakompensointimittapoikkeaman korjaamiseksi
Yhtenäinen tarkastusympäristövarmistaaksesi, että mittaukset täsmäävät koneistuksen kanssa
Tämä varmistaa, että molemmatkoneistusjatarkastusesiintyy saman perusviivan alla, mikä eliminoi poikkeavuuksia, kuten "osat näyttävät oikealta koneessa, mutta epäonnistuvat mittauksen aikana".
Miksi tällä on merkitystä länsimaisille asiakkaille
Ilmailu-, lääketieteellinen ja puolijohdevalmistajille ympäristönvalvonta onei vaihtoehto vaan vaatimus.
Ilman vakautta "tarkkuustyöstö" on vain iskulause.
Vakauden kanssa,±2–5 μm toleranssittulee todella saavutettavissa.
Siksi sertifioinnit (AS9100, ISO13485) edellyttävät ympäristövalvontaa.
Johtopäätös
Työkaluilla ja koneilla on väliä-muttaympäristön vakaus on piilotettu avain todelliseen tarkkuuteen.
Yhdistämällä ilmastoohjatut työpajat{0}}lämpötilakompensointiin varmistamme, että jokainen toimittamamme osa saavuttaa tasaisen ja todennettavissa olevan tarkkuuden.
