Metallin tarkkuustyöstössä kohtaan usein suunnittelupiirroksia, joissa on erittäin teräviä sisäkulmia, syviä ja kapeita uria tai täysin suorakulmaisia onteloita. Vaikka nämä mallit saattavat tuntua järkeviltä 3D-mallissa, niitä rajoittaa suoraan työkalun geometria varsinaisessa CNC-työstössä.
1. Työkalun halkaisijan fyysiset rajoitukset
Työkalut eivät ole äärettömän ohuita; niillä on aina halkaisija. Esimerkiksi yhteisen päätyjyrsimen minimihalkaisija on noin1 mm(ohuemmat työkalut ovat alttiita rikkoutumaan).Tämä tarkoittaa:

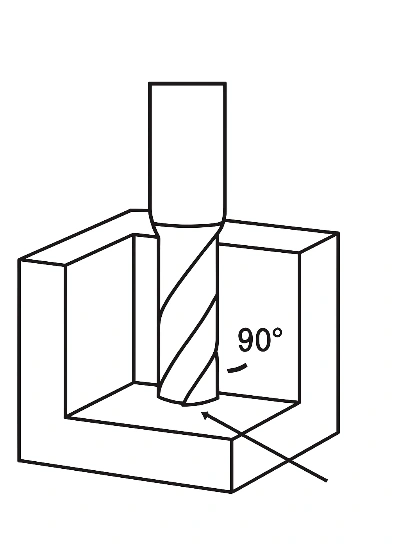

- Onteloiden sisäkulmia ei voida työstää täydelliseen oikeaan kulmaan ja ne voidaan vain "jyrsiä" pyöristetyiksi kulmiksi.
- Mitä syvempi ura, sitä huonompi työkalun jäykkyys, mikä lisää tärinän ja muodonmuutosten riskiä.
2. Nyrkkisäännöt pyöristetyn kulman suunnittelulle
Käytännön kokemuksemme perusteella, jos onkalon syvyys on9 mm, on suositeltavaa, että sisäkulman säde on suurempi tai yhtä suuri kuin3 mm(noin 1/3 syvyydestä). Tämän ansiosta työkalu pääsee tasaisesti sisään ilman liiallista kulumista koneistuksen aikana.
3. Syvät urat ja työkalun jäykkyys
Monet suunnittelijat suunnittelevat mieluummin uria, jotka ovat sekä syviä että kapeita. On kuitenkin tärkeää ymmärtää, että mitä pidempi työkalu, sitä huonompi sen jäykkyys, mikä tekee siitä alttiimman taipumaan leikkaamisen aikana, mikä voi johtaa:
- Heikentynyt mittatarkkuus uran alaosassa.
- Huono pintakäsittely.
- Jopa työkalun rikkoutuminen, mikä lisää kustannuksia.
4. Suositukset suunnittelijoille ja hankinnoille
Työkalujen geometristen rajoitusten huomioiminen piirustusvaiheessa tuo useita suoria etuja:
- Suunnitelmat on helpompi toteuttaa, mikä vähentää muokkaus- ja viestintäaikaa.
- Vältä "koneistamattomista" malleista johtuvia lisäkustannuksia.
- Toimituksen tehokkuuden parantaminen.
Tästä syystä monet asiakkaat Euroopassa ja Yhdysvalloissa kiinnittävät erityistä huomiota pyöristetyihin kulmiin ja urien leveyksiin suunnittelun aikana, kun taas jotkut kotimaiset tehtaat ja suunnittelijat jättävät nämä näkökohdat usein huomiotta.
Käytännön johtopäätös:

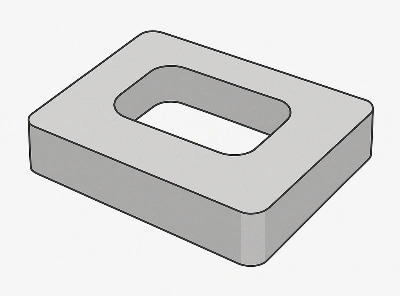

Tarkkuustyöstössä työkalun geometria määrää, voidaanko malli valmistaa. Noudattamalla yksinkertaista periaatetta"kulman säde on suurempi tai yhtä suuri kuin 1/3 ontelon syvyydestä ja vältetään liian syviä/kapeita rakoja",monet koneistusongelmat voidaan välttää.
Bishenn kokemus
Bishen soveltaa tätä periaatetta prosessin varhaisessa vaiheessa tarkastelemalla asiakkaiden piirustuksia ja ehdottamalla säteen ja uran optimointia ennen koneistuksen aloittamista. Tämä ei ainoastaan estä kalliita uudelleensuunnitteluja, vaan myös vastaa monien eurooppalaisten ja yhdysvaltalaisten valmistajien odotuksia, jotka arvostavat tehokasta valmistettavuutta, vakaata laatua ja luotettavia läpimenoaikoja.
