"Millaista on veistää kuvioita karkaistuun lasiin?" Eräs prosessiinsinööri ilmailuvoiman tutkimuslaitoksesta vertasi kerran hiili{0}}hiilikomposiittilangan käsittelyä tällä tavalla. Tämä uusi materiaali, joka on viisi kertaa terästä kovempi, käynnistää prosessivallankumouksen lentokoneiden moottoreiden kuumapäiden komponenttien valmistuksessa.
Jalostetut tuotteet

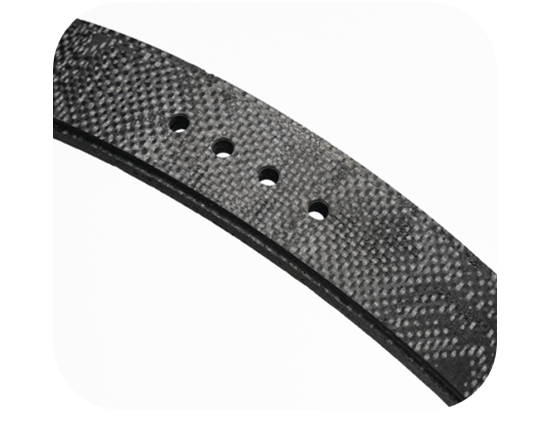

Materiaali: hiili{0}}hiilikomposiittimateriaali (tiheys 1,78 g/cm³, kerrosten välinen leikkauslujuus 28 MPa)

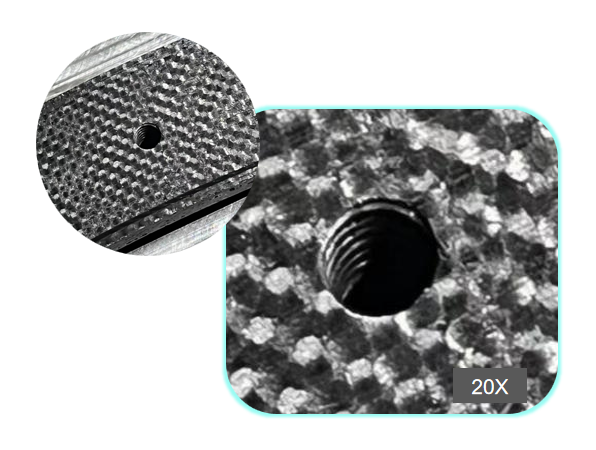

Käsittelyominaisuudet: halkaisijaltaan 5 mm syvän reiän kierteen käsittely
Kierteen tarkkuus: M5×0,8-6H
Käsittelyn tausta ja vaikeudet
A. Strategiset materiaalit kohtaavat käsittelyvaikeuksia
Hiili--hiilikomposiittimateriaalien on kestettävä 3000 asteen kaasun hankausta, koska se on suositeltava materiaali neljännen -sukupolven lentokoneen moottorin suuttimen kurkun vuoraukseen. Sen ainutlaatuinen "sandwich"-rakenne (hiilikuitu + pyrolyyttinen hiilimatriisi) tarjoaa erinomaisen lämmönkestävyyden samalla kun se tuo käsittelyyn painajaisen. - perinteinen poraus tuottaa jopa 120 μm lastuttavia reunoja.
B. Perinteisen tekniikan vikasykli
Tietyn moottorimallin koevalmistuksessa kovametallihanojen murtumisaste saavutti 47 % ja käsikierteityksen kierteen pystysuora ylitys 0,25 mm/10 mm. Tappavammalla tavalla vaurioitunut kuitukerros aiheuttaa katastrofaalista delaminaatiota moottoritestin aikana.
BISHENratkaisujen tekninen läpimurto
Kerrostettujen komposiittimateriaalien "hauraan kuoriutumisen" vuoksi BISHEN-ratkaisut rakentavat kolmiulotteisen käsittelyn suojajärjestelmän:
• 40 kHz:n ultraääni-aksiaalinen tärinäjärjestelmä, joka ohjaa leikkauslämpötilaa alle 120 asteen
• Timantti-pinnoitetut poraus- ja jyrsintätyökalut, reunan passivointi R0,02 mm
• Kierukkainterpolaatiojyrsintäprosessi 0,8 mm:n jakovälin ±0,005 mm säädön saavuttamiseksi
Käsitellään vahvistuksen tuloksia
Long March -sarjan kantorakettien moottorin suutinkomponenttien eräkäsittelyssä BISHEN-ratkaisut saavuttivat:
Kierrereiän pystysuora 0,03mm/10mm
Mene/ei
Yhden kappaleen{0}}käsittelyaika lyhennetty 45 minuutista 8 minuuttiin
200 tunnin testin jälkeen kierreliitososiin ei ilmaantunut lämpöshokkihalkeamia
Tietoja BISHENista:
7 500 -neliö-metrin tarkkaan tuotantokantaansa tukeutuva BISHEN keskittyy tarjoamaan keskitetysti-palveluita erittäin vaikeille osille ilmailu-, lääketieteellisten laitteiden ja robottien aloilla.
