Tarkkuusvalmistuksen alalla yksikidepii tunnetaan "informaatioajan kulmakivenä" - älypuhelinpiireistä avaruussatelliittien optisiin komponentteihin, uuden energian aurinkokennoista kvanttilaskennan ydinlaitteisiin. Tämä erittäin -puhtaus, lähes-täydellinen kidemateriaali on aina toiminut taustalla olevana tukiteknologiana. Puolijohdeteknologian astuessa prosessiin alle 3 nanometrissä ja aurinkokennojen tehokkuus ylittää teoreettisen rajan, markkinoiden vaatimukset yksikiteisen piin käsittelytarkkuudesta ovat hypänneet mikronitasolta nanometrin tasolle. Erityisesti monimutkaisten rakenteiden, kuten kaarevien elektrodien porauksen, käsittelyssä materiaalin suuren haurauden, kiteen suuntaisen halkeamisominaisuuksien ja nanometritason aukon sietokyvyn välisestä ristiriidasta on tulossa keskeinen pullonkaula, joka rajoittaa huippuluokan teollisuudenalojen, kuten korkean{8}{8}{9}hiukkastenilmaisimen}}korkean energian{6}}valmistusta.
Alan läpimurtoennätys
Yksikiteisen piin ultrasyvä-mikro--reikäkäsittely: "kiinteisestä kaulasta" "kiinalaiseen ratkaisuun"
Tapauksen tausta
Kun johtava kotimainen puolijohdelaitteita valmistava yritys kehitti 3D NAND -tallennussirujen ydinkomponentteja, se kohtasi äärimmäisen haasteen yksikiteisen piin ultra-syvien mikro-reikien käsittelystä: piti työstää mikro-mikroreiät, joiden halkaisija oli vain 0,45 mm, piisubstraatilla, jonka paksuus oli 24}tth {5 mm (syvyyssuhde 24p}t{{5 mm) 55:1), ja sen tarkkuusvaatimukset olivat verrattavissa "kilometrin{10}syvyyteen hiuksiin veistämällä". Aikaisemmin japanilaiset ja saksalaiset yritykset olivat pitkään monopolisoineet tämäntyyppisiä prosesseja. Kotimaisten valmistajien ei vain tarvinnut maksaa yli 10 000 yuania kappaleelta tuontikustannuksia, vaan he kohtasivat myös teknologisista esteistä johtuvia toimitusketjuriskejä.
Kipupisteen suora hyökkäys
Tarkkuus käsistä: Perinteisillä kovametalliporilla käsittelyn jälkeen reiän seinämän karheus Sa on suurempi tai yhtä suuri kuin 6,54 μm (3 kertaa alan standardi) ja pyöreyden poikkeama＞ 0,025 mm, mikä johtaa suoraan sirusignaalin lähetyshäviönopeuden nousuun;
Tuota kirous: Yksikiteisten piiraaka-aineiden kustannukset ovat yli 60 %, mutta viat, kuten reunan romahtaminen ja mikrohalkeamat, aiheuttavat työkappaleen romumäärän jopa 35 %:iin, ja yhtiön vuotuinen tappio ylittää 20 miljoonaa yuania;
Teknologinen aukko: Ulkomaiset laitteet kieltävät kiinalaisia valmistajia käyttämästä ydinalgoritmimoduuleja, kuten "dynaamista tärinänvaimennusta", eikä niiden korvaamiseen ole olemassa kypsää kotimaista prosessia.
MID Ratkaisu
MID-tarkkuuskoneistus ratkaisi yllä olevat ongelmat onnistuneesti ultraääni-apujärjestelmän + nanokiteisen PCD-poranterän avulla, mikä saavutti neljä häiritsevää läpimurtoa:
Työkaluelämän myytti:Yksi PCD-pora pystyy jatkuvasti käsittelemään 2 000 reikää, mikä on 20 kertaa pidempi kuin tuotu työkalun käyttöikä, ja kustannukset alenevat alle 5 juaniin reikää kohti;

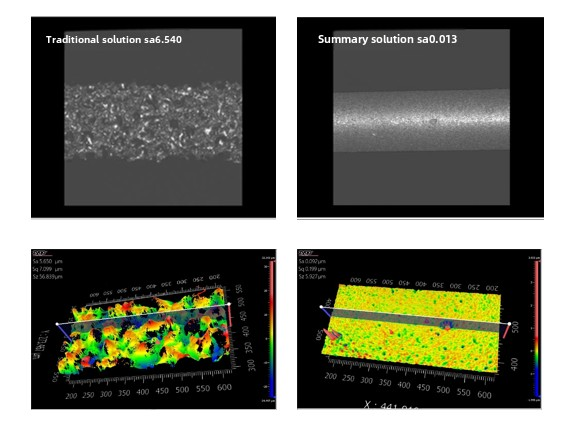

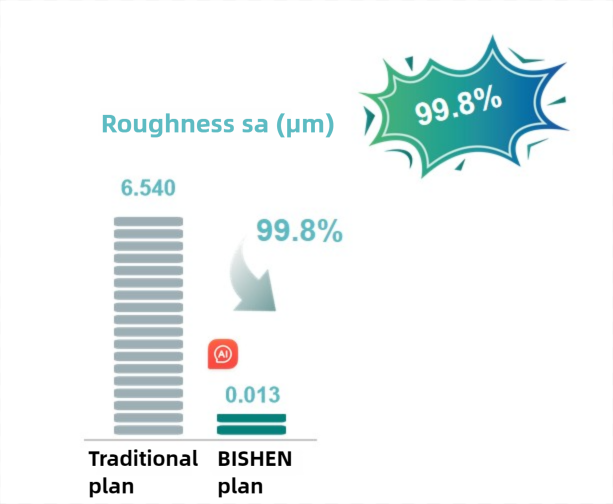

Nano{0}}tason pinnan kierros:Reiän seinämän karheus Sa on vähennetty 6,54 μm:stä 0,013 μm:iin (lasku 99,8 %), mikä on parempi kuin ilmailun optisten peilien kiillotusstandardi (ISO 10110-8);
Nollavian käsittely:Reunojen romahdusnopeus sisäänkäynnin kohdalla on nolla, ja pyöreysvirhe pienenee 0,003 mm:iin (vastaa 1/3 ihmisen punasolujen halkaisijasta);

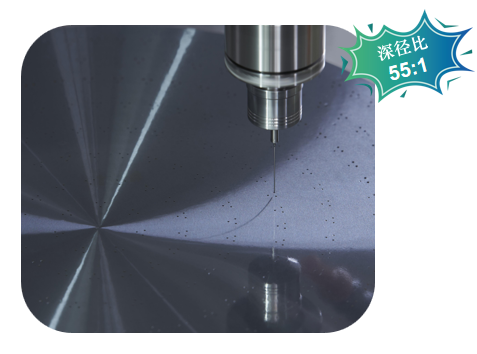

Syvyyden---halkaisijan suhteen raja:55:1-prosessointikapasiteetti rikkoo kansainvälisen puolijohteiden teknologian etenemissuunnitelman (ITRS) ennustaman vuoden 2030 teknologiasolmun ja saavuttaa standardin 7 vuotta etuajassa.

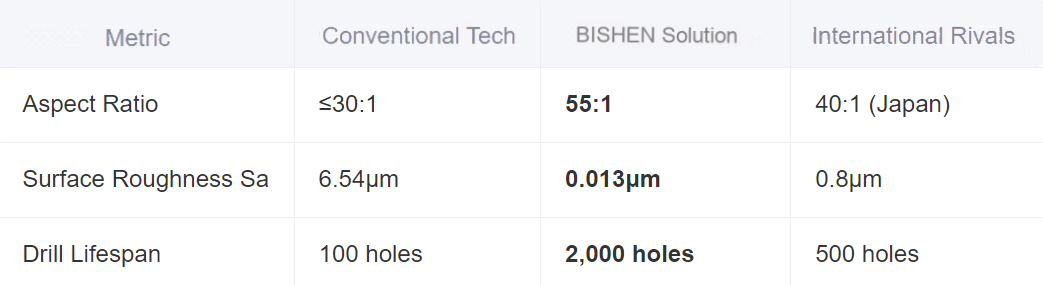

Teknologian vertailu (vs. globaalit kilpailijat)
Käsitellään vertailua
Teollisuuden vaikutus
Yksittäisestä tapauksesta ekosysteemimuutokseen
Tämä läpimurto on katalysoinut{0}}toimialojen välisiä innovaatioita:
Puolijohteiden lokalisointi:3D NAND kautta-reiän käsittelyn tehokkuus kasvoi 300 %, mikä laski Yangtze Memoryn tuotantokustannuksia 18 %.
Aurinkosähkökustannusvallankumous:Heteroliitoksen aurinkokennon takaisin{0}}elektrodin mikroreikien tuotto hyppäsi 72 prosentista 98 prosenttiin, mikä pienensi kustannuksia 0,4 ¥/W paneelia kohden.
Avaruusoptiikan kehitys: otettiin käyttöön alle 10 nm:n pintavaurioita aiheuttavat piimikroreikäjärjestelmät Kiinan "Xuntian"-avaruusteleskoopille, mikä parantaa kuvantamisen resoluutiota kahdella suuruusluokalla.

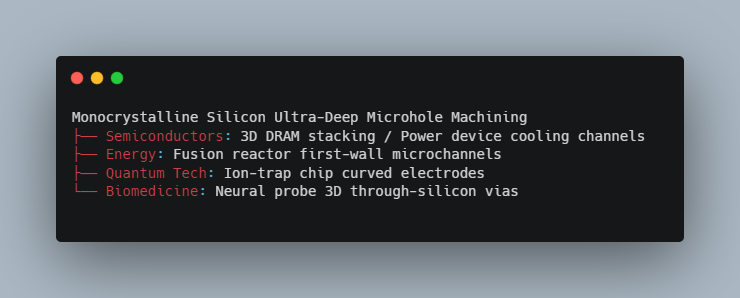

Teknologian leviämisen kartta
MID-profiili:
MID on tarkkuusmetallivalmistuksen edelläkävijä pien{0}}erä- ja suuri{1}}seostuotantoon, integroivaan CNC-koneistukseen (±0,002 mm), ohutlevyjen valmistukseen ja teolliseen 3D-tulostukseen. Olemme erikoistuneet puolijohde-, lääketieteen ja uuden energian aloille, ja toimitamme mukautettuja komponentteja tekoälyohjatulla laadunvalvonnalla (vikaprosentti<0.5%) and ultrasonic-assisted processes (Ra ≤0.4μm). Our agile production systems slash lead times by 40% while reducing costs 30-50%, empowering clients from prototyping to volume scaling with ISO-certified precision.
