Tuotteen ominaisuuksien käsittely

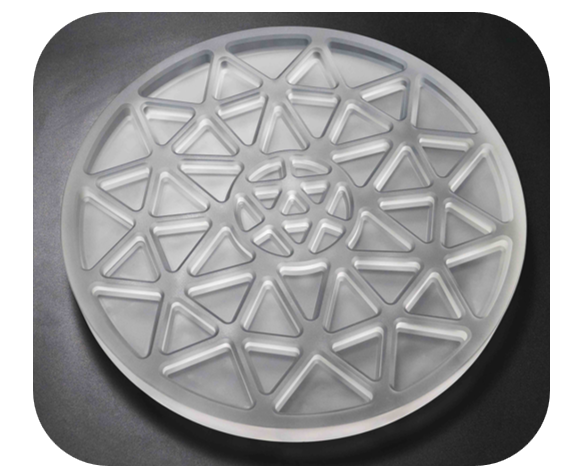

Käsittelykohde on kvartsilasia heijastava linssi, jonka erittely on D408x20,5 mm. Ydinkäsittelyvaatimus on onkaloviisteen hiontaprosessi. Tämä linssi on erityinen optinen komponentti tähtitieteelliseen havaintolaitteistoon, ja sen on täytettävä korkeat-tarkkuusstandardit, jotka ovat 0,02 mm:n ääriviivat ja Ra0,8 μm:n pinnan karheus.
Teollisuus jalostaa kipupisteitä
Huippuluokan{0}optisten laitteiden valmistuksessa kvartsilasin prosessoinnilla on pitkään kolme suurta teknistä estettä:
Materiaalin haurauden aiheuttama reunan romahtamisongelma (perinteinen reunan romahdusmäärä 0,433 mm)
Ei-{0}}pallomaisen pinnan ääriviivojen tarkkuuden standardia on vaikea täyttää vakaasti
Leikkauslämmön kertymisen aiheuttama{0}}pintavaurion riski
Kun yritys käyttää perinteistä hiontatekniikkaa, yhden kappaleen käsittely kestää yli 8 tuntia, eikä se silti pysty täyttämään vakaasti karheusvaatimuksia. Romuaste on jopa 35 %, mikä rajoittaa vakavasti huippuluokan optisten instrumenttien massatuotantoa.
InnovaatiotMIDRatkaisu
Kvartsilasin fysikaalisten ja kemiallisten ominaisuuksien vuoksi MID:n tutkimus- ja kehitystiimi on toteuttanut kaksi keskeistä teknologista läpimurtoa:
Monitoimi{0}}ultraäänijyrsintäjärjestelmä: integroidut aksiaalivärähtely- ja radiaalikompensointitoiminnot
Variaattorin ultraäänikäsittelytekniikka: vakaa amplitudin säätö alueella 4-6μm
Käsittele päivitystuloksia
Todelliset tuotantotiedot osoittavat, että ratkaisu parantaa suorituskykyä moniulotteisesti:

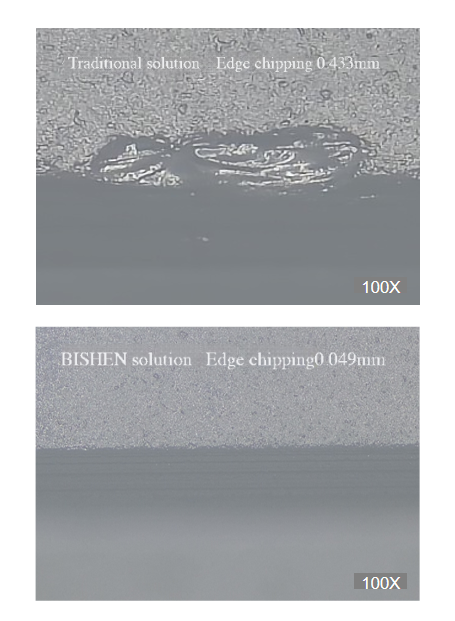

1. Reunojen romahdus: 0,049 mm (88,7 %:n vähennys)
2. Pintalaatu: Ra＜0,6 μm (25 % parempi kuin alan standardi)
3. Ääriviivojen tarkkuus: 0,015 mm (lisäys 33,3 %)
4.Prosessoinnin tehokkuus: yksittäisen-työtunnin pituus lyhenee 3,2 tuntiin
Erityisesti lämpöiskun hallinnassa työkappaleen leikkausvyöhykkeen lämpötila laskee 42 astetta, mikä estää tehokkaasti mahdollisia vaurioita, kuten mikrohalkeamia.
【NoinMID】
Yli 10 vuoden kokemuksella tarkkuusvalmistuksessa,MIDon keskittynyt erikoisprosessien, kuten ultraäänikoneistuksen ja lasermikrokoneistuksen, tutkimukseen ja kehittämiseen palvelemalla ilmailu- ja optisten instrumenttien valmistusyrityksiä ja muita aloja, ja siitä on nyt tullut ensisijainen ratkaisujen toimittaja huippuluokan hauraiden materiaalien käsittelyyn.
