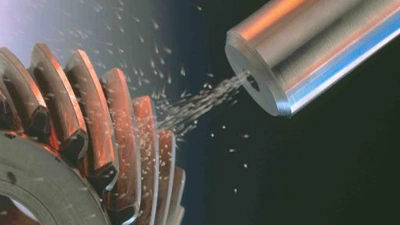

Haalari on laajalti käytetty pintakäsittelytekniikka tarkkuuskomponenttien suorituskyvyn parantamiseksi. Perusperiaatteena on, että komponentin pintaa pommitetaan lukemattomilla -kovilla, pallomaisilla aineilla suurella nopeudella kontrolloiduissa olosuhteissa, mikä aiheuttaa paikallisia plastisia muodonmuutoksia. Vaikka haulipuhallus on samanlainen kuin hiekkapuhallus ja ruiskupuhallus, jotka eroavat toisistaan materiaalien ja parametrien suhteen, se noudattaa ainutlaatuista kylmätyöstömekanismia. Tämä artikkeli keskittyyammuttu peeningedustavana prosessina.
Kuinka haukkuminen muuttaa osan pintaa?

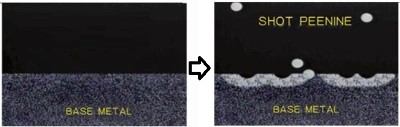

Pinnan aikana suuri määrä{0}}nopeaa materiaalia iskee pintaan muodostaen pieniä painaumia ja aiheuttaen plastisia muodonmuutoksia pintakerroksessa. Ellei alkuperäinen pinnan karheus ole suhteellisen korkea (Ra > 6,3 μm), prosessi tyypillisestilisää pinnan karheutta.
Tämä herättää yhteisen ristiriidan: lisääntynyt karheus korreloi useinvähentynyt väsymisvoima, kuten näkyy väsymisikälaskelmissa, jotka sisältävät pinnan karheuden korjauskertoimet.
Toisaalta haukkuminen on myös atodistettu menetelmä väsymisvoiman parantamiseen, jopa muuttamatta materiaalia tai osan geometriaa. Miten nämä molemmat väitteet voivat olla totta?
Kaksi vahvistusmekanismia: stressiin perustuva-ja rakenteellinen
Näennäinen ristiriita ratkaistaan ymmärtämälläkaksi vahvistusmekanismiatuo shot peening tarjoaa:
Jäännöspuristusjännityksen vahvistus
Kun irrotusaine osuu pintaan, ulkokerros käy läpi plastisen muodonmuutoksen, kun taas sisäkerros pysyy elastisena. Iskun jälkeen plastisesti muotoutunutta pintaa rajoittaa alla oleva elastinen kerros, mikä johtaa avakaa jäännöspuristusjännityskenttä.
Tämä puristusjännitys vastustaa syklisten kuormien vetokomponenttia ja viivästyttää tai vaimentaa väsymishalkeamien alkamista ja kasvua.
Tämä vaikutus on erityisen hyödyllinen, kun{0}}on olemassa mikrohalkeamia tai vikoja, koska puristusjännitys auttaa "sulkemaan" nämä halkeamat, mikä vähentää merkittävästi väsymisvaurioiden riskiä.
Mikrorakenteen tarkentaminen
Suuren{0}}tiheyden vaikutukset johtavat myös merkittäviin mikrorakenteen muutoksiin materiaalissa:
Pinnan rakeiden hienostuneisuus ja lisääntynyt dislokaatiotiheys
Alajyvärakenteiden muodostuminen
materiaaleissa, kuten austeniittisissa teräksissä,martensiittisen faasin muunnosvoi tapahtua, mikä lisää{0}}muutosten aiheuttamaa vahvistusta
Estetty liukuminen kidehilan sisällä, mikä rajoittaa muodonmuutoksia kovettuneen pinnan ja sisäisen matriisin välillä
Nämä muutokset lisäävät pinnan kovuutta, kulutuskestävyyttä ja viivästävät väsymishalkeamien muodostumista.
Onko ruiskutus aina tehokasta? Vain asianmukaisella prosessisuunnittelulla
Vaikka ammuttu peening voi parantaa väsymysvoimaa20 % - 60 %, sen tehokkuus riippuu tarkasti valvotuista prosessiparametreista. Lopputulokseen vaikuttavia tekijöitä ovat mm.
Mediatyyppi, koko, muoto
Irrotuspaine ja -nopeus
Iskukulma ja suunta
Peittonopeus ja toistosyklit
Komponentin alkuperäinen pinnan kunto
Toisin sanoen,haukkuminen ei ole niin yksinkertaista kuin miltä se näyttää. Huonosti kontrolloidut parametrit voivat johtaa ennenaikaisiin vaurioihin eikä paranemiseen.
Johtopäätös
Shot peening esitteleehyödylliset jäännöspuristusjännityksetjamikrorakenteen parannuksiajotka pidentävät merkittävästi komponenttien väsymisikää ja kulutuskestävyyttä.
Vaikka se lisää pinnan karheutta, yleiset edut ovat usein haittoja suuremmat-jos prosessi on oikein optimoitu. Ilmailuteollisuudessa, autoteollisuudessa ja korkean suorituskyvyn koneiden{1}}kaltaisilla toimialoilla haukkuminen on edelleen tärkeä työkalu luotettavuuden ja kestävyyden saavuttamisessa.(文章来源:iMechanics机械)
